185 6616 1122

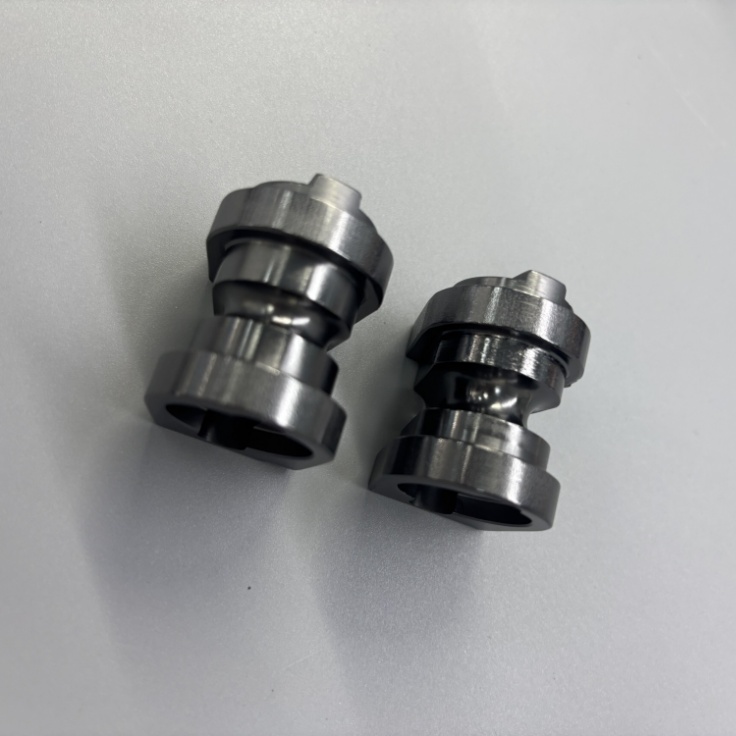

在注塑精密模具，尤其是细长型芯、深腔薄壁件的生产中，确实非常典型。你提到的DLC（类金刚石）涂层，确实是当前行业公认的顶级物理解决方案之一，但要注意，“涂上就灵”是个误区，用不好反而会加速失效。
针对你描述的痛点，我拆解一下DLC的真正价值、选型陷阱和落地配套方案：
粘料、拉伤、发白：DLC摩擦系数极低（干摩擦0.05~0.1），且具有减摩特性。它不像硬质涂层（如TiN）那样“硬碰硬”，而是在脱模时让塑料熔体在表面“打滑”，从而消除内壁的剪切拉应力，这是解决拉伤发白的根本。
积碳与烧焦气痕：DLC具有化学惰性，且表面能极低，塑料分解产生的低分子物（胶丝）很难在其表面吸附键合。这能有效延缓积碳形成，减少因气槽堵塞导致的烧焦。
防锈抗腐蚀：致密的非晶碳结构能隔绝水汽和酸性腐蚀气体，比普通镀铬层更致密。
涂层是“锦上添花”，不是“雪中送炭”。如果基材不行，涂层附着力会很差。实施DLC涂层前，必须落实三点：
1.基材硬度必须≥HRC 52：如果模具钢硬度低（如HRC 48以下），涂层就像在烂泥地上铺瓷砖，受压后基材蠕动，涂层必然碎裂脱落。
2.前处理必须“镜面”：DLC是“保形涂层”，粗糙度Ra值必须≤0.02μm。如果原模具有细微刀痕，涂层后这些缺陷会被放大，反而加剧粘模。
3.尖角必须倒圆（R≥0.2mm）：细长型芯的棱角处电场集中，涂层偏厚且应力集中，极易崩裂。务必做钝化处理。
