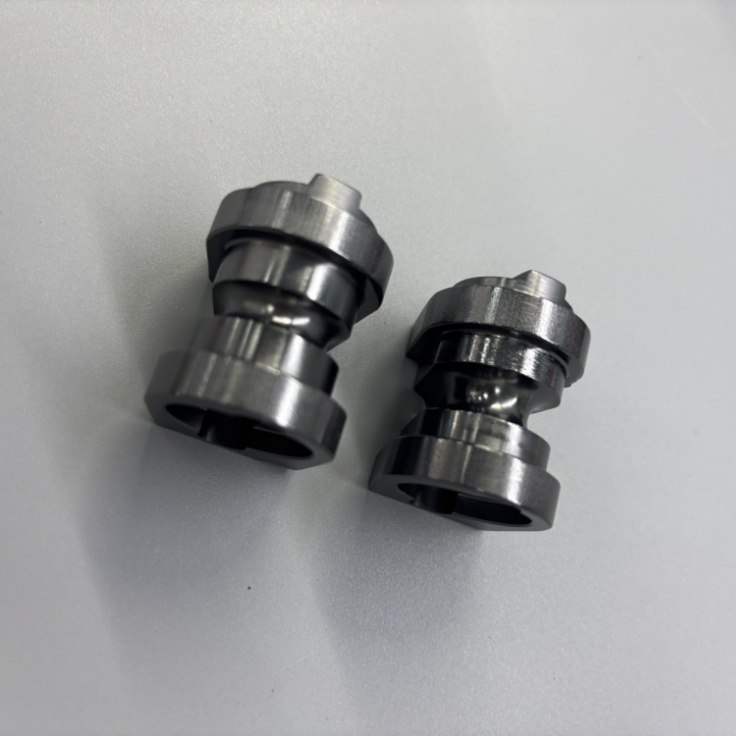

这种厚度仅有头发丝二十分之一（约几微米）的PVD加硬涂层，之所以能扛住高速摩擦、反复撞击甚至锉刀的考验，靠的不是“厚”，而是极致的硬、超强的附着力和精妙的微观结构设计。简单说，这是材料科学和精密制造技术共同打造的一件“微米级铠甲”。
它的强大，主要来自这三个环环相扣的关键：
材料本身：硬且滑的“陶瓷铠甲”
PVD涂层用的不是普通金属，而是一类高性能陶瓷材料，比如氮化钛（TiN）、氮化铬铝（AlCrN）、DLC涂层等。
1、硬度惊人：它们的硬度可以达到2000-2800HV，远超高速钢等基体材料。以AlCrN为例，其硬度约3300hv，而普通高速钢通常只有8-10 GPa，这直接赋予了它抵抗锉刀刮擦的能力。
2、自带润滑：一些涂层在高温或摩擦时，会生成有润滑作用的氧化物（如Al₂O₃），降低摩擦系数，减少能量损耗和温升-9-12。
3、结合力：让涂层“长”在基体上
光硬还不够，如果涂层和基体结合不牢，一撞就掉，再硬也没用。PVD技术通过物理气相沉积，在微观层面实现强力结合。
4、“铺床”与“打桩”：沉积前，基体表面会被离子束深度清洗，去除污染物和氧化层，为结合创造“洁净”环境。沉积过程中，高能离子持续轰击，一部分离子会直接“嵌入”基体表层，形成一个渐变的“扩散过渡层”，像打桩一样把涂层和基体锁死。
5、“胶水”过渡层：在涂层和基体间，常会先沉积成分和结构渐变的过渡层（如Cr-CrN），用来缓解两者热膨胀系数不同产生的内应力，防止因冷热变化导致涂层剥落。
6、微观结构：千层饼式的“应力疏导”
面对反复撞击，防止裂纹产生和扩展是关键。
7、多层结构：涂层不是简单的一层，而是由多种成分（如CrAlN和TiSiN）交替沉积形成的“多层膜”，厚度可薄至纳米级。这种结构能通过层间界面不断偏转、终止裂纹，阻止其扩展到基体。有的多层结构涂层，在500℃高温下的结合强度（LC2）可达到63.43。
8、纳米复合：涂层内部由纳米尺度的硬质晶粒和非晶基质组成。晶粒细小能显著提升硬度和韧性，非晶基质则能吸收变形能量。
9、制造工艺：精密调控的“烹饪艺术”
要让涂层实现以上性能，制备过程需要精确控制每一项参数：
10、基体偏压：影响离子轰击的强度，直接决定涂层致密度和结合力。
11、沉积温度：影响原子迁移和涂层生长方式。
12、气体比例：反应气体的分压决定了涂层的化学成分。
涂层厚度：虽然是微米级，但几微米的差异都会影响性能，有专门的标准方法进行精确测试
所以，这层看不见的薄膜，其实是高性能材料、界面工程、纳米结构和精密控制技术的集大成者。正是这些“看不见”的努力，才成就了它“四两拨千斤”的强悍性能。
